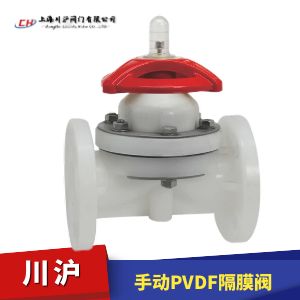

手動PVDF隔膜閥的特點
1、適用于腐蝕介質的輸送及截流、流量的調節，根據材質不同使用溫度-14℃～100℃、-40℃～140℃。
2、過流部件采用RPP或PVDF注塑件組裝而成，耐腐蝕性能優良，操作方便，體量輕，能代替不銹鋼閥門。
3、密封件膜片采用F46或PFA制造，耐折次數≥1200次，耐腐蝕性能與F4相當。
4、采用螺桿升降結構，啟閉力矩大，平穩性好。
公稱通徑：DN15 ~ DN100
公稱壓力：PN6、PN10
連接方式：法蘭式、快裝、內螺紋、雙由令
控制方式：開關型（ON-OFF）、調節閥（輸入信號4-20mA或者1-5VDC）
驅動形式：手動、氣動、電動等
| NO. | 名稱Name | 材質Material |
|---|---|---|
| 1 | 螺柱Stud | 鋼Steel |
| 2 | 指示器Indicatoe | 鋼Steel |
| 3 | 限位罩Cover Limit | AS |
| 4 | 卡簧Snap Rings | 鋼Steel |
| 5 | 手輪Handdwheel | ABS |
| 6 | 壓緊螺母Pressed nut | PVDF |
| 7 | 襯環Liner ring | PVDF |
| 8 | 閥桿螺母Yoke nut | 鋼銅HT300/ Steel copper |
| 9 | 閥桿Stem | 鋼Steel |
| 10 | 閥蓋Bonnet | PPH |
| 11 | 軸承Bearing | 單項力球軸承 ?Single lorce ball bearing |
| 12 | 螺母Nut | 鋼Steel |
| 13 | 螺柱Stud | 鋼Steel |
| 14 | 閥體Body | PVDF |
| 15 | 墊膜Membrane pad | EPDM |
| 16 | 隔膜片Diaphragm | FEP(F46) |
| 17 | 銷Pin | 鋼Steel |
| 18 | 閥瓣Disc | 鑄鐵玻璃鋼PVDF PVDF caslle iron FRP |
| 材 料 | 代號 | 適用溫度 | 適用介質 |
|---|---|---|---|
| ★聚全氟乙丙烯 | FEP、F46 | ≤150℃ | 各種濃度的鹽酸、硫酸、氫氟酸、以及王水、硝酸、各種 有機酸、強堿、強氧化劑或濃稀酸交替、酸堿交替、多種 有機溶劑和除熔融堿金屬、元素氟及芳香烴類外的其它強 腐蝕性介質。 |
| 聚三氟氯乙烯 ? | PCTFE、F3 | ≤120℃ | |
| 聚偏氟乙烯 | PVDF、F2 | ≤120℃ | |
| 四氟乙烯和乙烯共聚物 | TFE/E、F40 | ≤120℃ | |
| 可溶性聚四氟乙烯 | PFA | ≤180℃ | |
| 增強聚丙烯 | RPP | ≤100℃ | 除濃硝酸、發煙硝酸、氯磺酸及強氧化劑外的大多數有機 酸、無機酸、無機溶劑等。 |
| 聚烯烴 | PO | ≤100℃ | 適用于腐蝕性氣體、液體、及固液漿體等流通體介質的輸 送，對鹽酸、稀硫酸、氫氟酸、堿和鹽溶液都有良好的耐 蝕性，防靜電、無毒 |
| 鑄鐵，無襯里 | ≤100℃ | 非腐蝕性介質 Non ??corrosive ??medium |
|
| 不銹鋼，無襯里 | ≤150℃ | 一般腐蝕性介質 | |
| 丁基膠(B級) | IIR | ≤120℃ | 除>75%硫酸、>20%鹽酸、<60%氫氟酸、>85磷酸、 苛性堿和多種酯類等。 |
| ★天然膠(Q級) ? | NR | ≤85℃ | 凈化水、無機鹽、稀釋無機酸等。 |
| 三 元 乙 丙 | EPDM | ≤120℃ | 具有天然膠相似的耐酸、堿性能，用于低壓蒸汽、熱水、 冷水性能極為良好。 |
| 氯丁膠 | CR | ≤85℃ | 耐酸、耐堿、耐油和非極性溶劑。耐磨性優于天然膠。 |
| 丁腈膠 | NBR | ≤85℃ | 耐油耐磨，其耐酸性能與天然膠相似。 |
| 海帕隆 | CSPE | ≤120℃ | 具有優良的耐臭氧、耐大氣老化、耐酸堿、耐氧化劑及多 種化學藥品，耐燃、耐熱性，但不耐石油類和芳烴。 |
| 氟橡膠 | FKM | ≤150℃ | 具有類似氟塑料的耐腐蝕性能，在濃酸、強氧化性能中極 穩定，在有機溶劑和堿溶液中穩定。 |
| 硅橡膠 | SI | ≤200℃ | 耐高溫，電絕緣性能優良，耐磨性良好，能耐稀酸， 稀堿、鹽、水腐蝕，不耐汽油、煤油等石油產品腐蝕。 |
| DN | D1 | L | b | H | N | φ | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HG | JIS | DIN | ANSI | HG | JIS | DIN | ANSI | HG | JIS | DIN | ANSI | HG | JIS | DIN | ANSI | ||||
| 15 | 95 | 65 | 70 | 65 | 50 | 125 | 110 | 130 | 110 | 14 | 125 | 4 | 4 | 4 | 4 | 14 | 15 | 14 | 16 |
| 20 | 105 | 75 | 75 | 75 | 70 | 135 | 120 | 150 | 120 | 16 | 145 | 4 | 4 | 4 | 4 | 14 | 15 | 14 | 16 |
| 25 | 115 | 85 | 90 | 85 | 80 | 145 | 130 | 160 | 130 | 16 | 148 | 4 | 4 | 4 | 4 | 14 | 19 | 14 | 16 |
| 32 | 135 | 100 | 160 | 16 | 165 | 4 | 18 | ||||||||||||
| 40 | 145 | 110 | 105 | 110 | 100 | 180 | 180 | 200 | 180 | 16+ | 215 | 4 | 4 | 4 | 4 | 18 | 19 | 18 | 16 |
| 50 | 160 | 125 | 120 | 125 | 120 | 210 | 210 | 230 | 210 | 18 | 227 | 4 | 4 | 4 | 4 | 18 | 19 | 18 | 19 |
| 65 | 180 | 145 | 140 | 145 | 140 | 250 | 250 | 290 | 250 | 22 | 286 | 4 | 4 | 4 | 4 | 18 | 19 | 18 | 19 |
| *80 | 195 | 160 | 150 | 160 | 152 | 300 | 280 | 310 | 280 | 25 | 300 | 4 | 8 | 8 | 8 | 18 | 19 | 18 | 19 |
| 100 | 215 | 180 | 175 | 180 | 190 | 350 | 340 | 350 | 340 | 25 | 407 | 8 | 8 | 8 | 8 | 18 | 19 | 18 | 19 |
| 125 | 245 | 210 | 210 | 210 | 216 | 400 | 410 | 400 | 410 | 30 | 417 | 8 | 8 | 8 | 8 | 18 | 23 | 18 | 19 |
| 150 | 280 | 240 | 240 | 240 | 240 | 460 | 480 | 480 | 480 | 30 | 576 | 8 | 8 | 8 | 8 | 23 | 23 | 23 | 22 |
| 200 | 335 | 295 | 290 | 290 | 298 | 570 | 570 | 600 | 570 | 35 | 628 | 8 | 12 | 8 | 8 | 23 | 23 | 23 | 22 |
| 250 | 395 | 350 | 355 | 355 | 362 | 680 | 680 | 730 | 680 | 38 | 776 | 12 | 12 | 12 | 12 | 23 | 23 | 23 | 22 |
| 300 | 455 | 400 | 400 | 400 | 432 | 790 | 40 | 800 | 12 | 16 | 12 | 12 | 23 | 23 | 23 | 25 | |||
